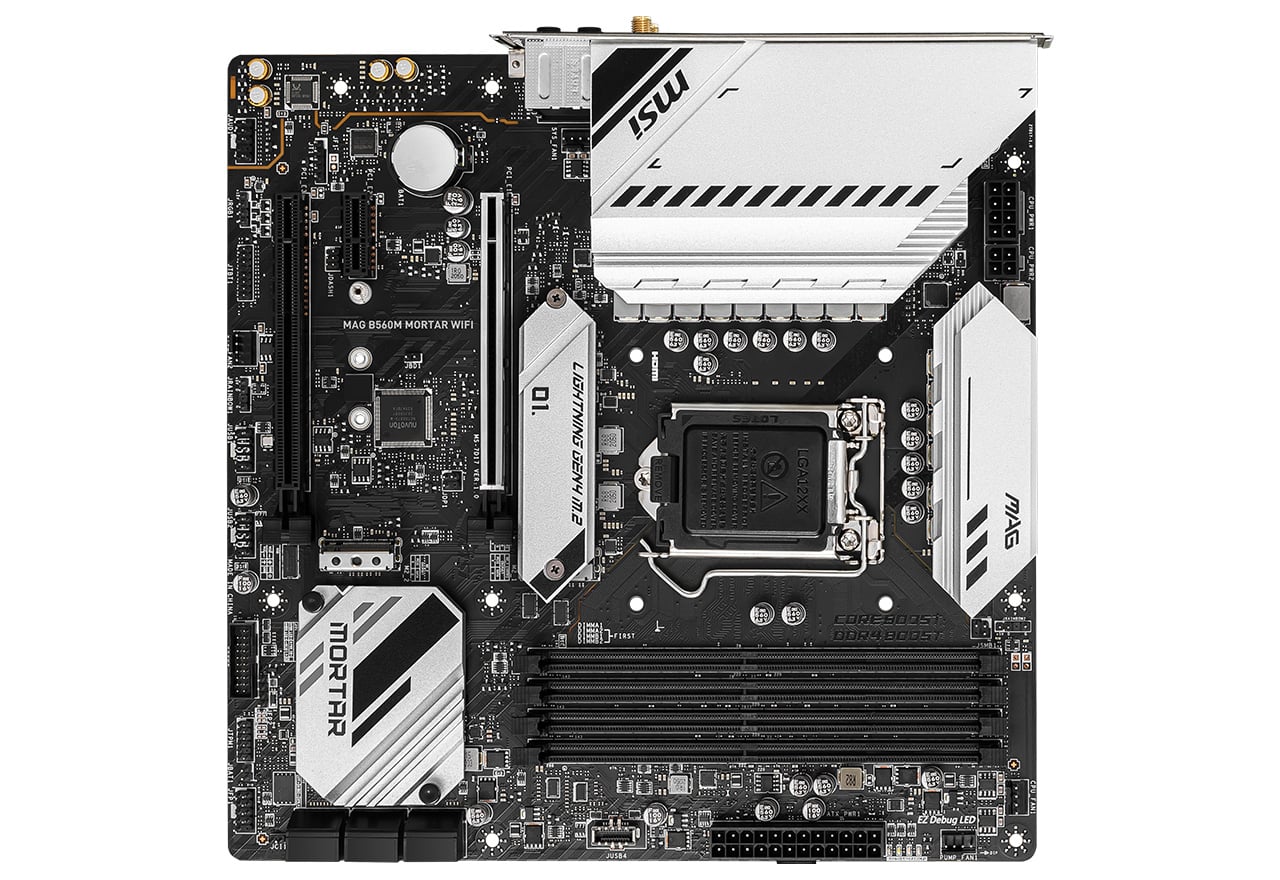

Intel B560チップセット マザーボード

MAG B560M MORTAR WIFI

MSI

Intel B560チップセット搭載。ゲーミング向けに豊富な機能を備えたmicroATXマザーボード

  • Intel B560チップセット搭載
  • 派手さと無駄を排したゲーミング向けのMAGシリーズ
  • Intel第11世代Coreプロセッサ対応
  • Intel Optaneテクノロジー対応
  • microATXフォームファクター
  • DDR4-5066 オーバークロックメモリに対応
  • PCI Express 4.0 x16スロットを搭載
  • 2-way CrossFireの構築に対応
  • Lightning M.2スロットを装備
  • M.2 SSD用冷却機構「M.2 Shield FROZR」を搭載
  • マザーボードに組み込み済みのI/Oパネル
  • DisplayPort、HDMI 映像出力端子装備
  • 最大20GbpsのUSB 3.2 Gen 2x2 Type-Cポートを搭載
  • 2.5ギガビットLAN、Intel Wi-Fi 6Eモジュールを搭載
  • 2オンス厚の銅プレートを採用する信頼性と放熱性に優れたPCB設計
  • コネクタを補強し電磁干渉を防御する「Steel Armor」
  • 高い精度でCPUへの高速な電源供給を可能にする「Core Boost」
  • メモリー回路を独立させることで高い性能と安定性を実現する「DDR4 Boost」
  • スタジオ品質のサウンドを実現する「Audio Boost」
  • 専用ユーティリティ「MSI Center」対応

ASCII.jpの製品レビューで紹介して頂きました。

型番:MAG B560M MORTAR WIFI

JANコード:4526541741043


製品特徴

Intel B560チップセットを搭載

Intel第11世代CoreプロセッサをサポートするIntel B560チップセットを搭載したmicroATXマザーボードです。高速データ転送を実現するPCI Express 4.0や最大20Gbpsの転送速度を実現するUSB 3.2 Gen 2x2、DDR4-5066のオーバークロックメモリに対応。また、2-way CrossFireのマルチGPU環境をサポートしており、優れたゲーミングパフォーマンスを発揮します。

Intel B560チップセットを搭載

高い精度の電源供給を実現する「Core Boost」

MSI独自のレイアウトとデジタル電源設計を組み合わせた「Core Boostテクノロジー」により、高速で歪みのない電流をCPUへ正確に供給することが可能となり、マルチコアCPUに対応しているだけでなく、オーバークロックにも最適な環境を作り出すことができます。

高い精度の電源供給を実現する「Core Boost」

Lightning M.2スロットを装備

PCI Express 4.0 x4の帯域を使用することにより、最大64Gb/sの転送速度を実現することができるLightning M.2スロットを装備。M.2フォームファクターのSSDを広くサポートし、PCIeインターフェースでの動作に対応。小型でより柔軟性のあるパーツ構成が実現できます。また、M.2 SSD用の冷却機構として、「M.2 Shield FROZR」ヒートシンクを採用しています。

※ PCI Express 4.0で動作させる場合、対応CPUを使用する必要があります。

Lightning M.2スロットを装備

USB 3.2 Gen 2x2 Type-Cポートを搭載

最大20Gbpsの転送速度を実現する、USB 3.2 Gen 2x2 Type-Cポートを搭載。前世代の規格に比べ約2倍の速度を誇る高速なデータ転送を提供します。

USB 3.2 Gen 2x2 Type-Cポートを搭載

2.5ギガビットLAN、Intel Wi-Fi 6Eモジュールを搭載

Realtek RTL8125B 2.5ギガビットイーサネットを装備するほか、Wi-Fi 6EとBluetooth 5.2に対応したモジュール「Intel Wi-Fi 6E AX210」も搭載しており、最大2.4Gbpsの高速接続に対応しています。

2.5ギガビットLAN、Intel Wi-Fi 6Eモジュールを搭載

マザーボードに組み込み済みのI/Oパネル

I/Oパネルはあらかじめマザーボードに組み込まれており、PCケースへの取り付けも容易かつ安全に行なうことが可能。組み込み済みのI/Oパネルにより、I/Oポートを物理的に保護し、静電気による破損を防止することができます。

マザーボードに組み込み済みのI/Oパネル

製品概要

製品名 MSI MAG B560M MORTAR WIFI
チップセット Intel B560チップセット
対応CPU LGA1200(Intel第11世代Coreプロセッサ対応)
フォームファクター microATX
メモリソケット DDR4 DIMM×4(最大128GB)
DDR4-5066(OC)対応
拡張スロット PCI Express 4.0 x16スロット×1
PCI Express 3.0 x16スロット×1
PCI Express 3.0 x1スロット×1
インターフェース USB 3.2 Gen 2x2 ×1(Type-C×1)
USB 3.2 Gen 2×1(Type-C 内部コネクタ×1)
USB 3.2 Gen 1×5(Type-A×3、ヘッダピン×2)
USB 2.0×8(Type-A×4、ヘッダピン×4)
HD Audio(8ch)
オプティカル S/PDIFポート×1
Realtek RTL8125B 2.5ギガビットイーサネット×1
Wi-Fiアンテナ用ポート×2
映像出力 HDMI×1、DisplayPort×1
無線機能 Intel Wi-Fi 6E AX210 802.11ax MU-MIMO Wi-Fi、Bluetooth 5.2
ストレージ SATA 6Gbps×6
M.2 64Gbps×1(対応CPU搭載時のみ使用可能、PCIeデバイスのみ対応)
M.2 32Gbps×1(PCIeデバイスのみ対応)
型番 MAG B560M MORTAR WIFI
JANコード 4526541741043
アスクコード MB5252
発売時期 2021年 4月9日

※ 記載された製品名、社名等は各社の商標または登録商標です。

※ 仕様、外観など改良のため、予告なく変更する場合があります。

※ 製品に付属・対応する各種ソフトウェアがある場合、予告なく提供を終了することがあります。提供が終了された各種ソフトウェアについての問い合わせにはお応えできない場合がありますので予めご了承ください。

●MSI社 概要
MSI(Micro-Star International)は、台湾に本社を置き、各種メインボードやグラフィックボード、そして近年では、ノートブックや液晶一体型などPCシステム全般を幅広く製造販売するメーカーとして世界各国でその活動を展開しています。
メーカーウェブサイト:http://jp.msi.com/
