本製品は販売を終了いたしました

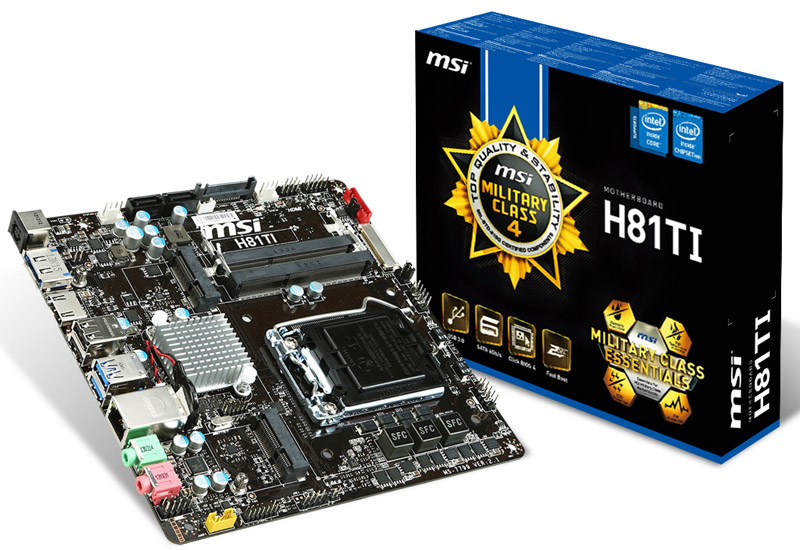

H81TI

MSI

Intel H81 Expressチップセット搭載。高品質部品を採用し、ACアダプター駆動に対応したThin Mini-ITXマザーボード

  • Intel H81 Expressチップセット搭載
  • Intel第4世代Coreプロセッサ「Haswell」対応
  • Thin Mini-ITXフォームファクター
  • DDR3-1600 メモリに対応
  • Mini PCI Expressスロット搭載
  • mSATAスロット、eSATAポート搭載
  • HDMI 映像出力端子装備
  • 高品質部品を採用するMSI独自の「ミリタリークラス4」準拠
  • ACアダプター駆動に対応
  • フラットパネルディスプレイ向けコネクタ、スイッチコネクタ、LVDSコネクタを装備

型番:H81TI

JANコード:4526541779916



画像を拡大

製品特徴

Intel H81 Expressを搭載

Intel第4世代Coreプロセッサ「Haswell」をサポートするIntel H81 Expressチップセットを搭載。「Intel Smart Connect」テクノロジーに対応し、スケジュールした時間にシステムを自動起動。電子メールやSNS等のドキュメントを自動的に同期します。

Intel H81 Expressを搭載


高品質部品を採用する「ミリタリークラス4」準拠

MSI独自の高品質部品採用を示す称号「ミリタリークラス4」に準拠し、耐熱性・対振動性などでアメリカ国防総省の定める軍用規格(MILスペック)をクリア。一般的なチョークより効率よく大出力を発揮できるSFC(Super Ferrite Choke)を採用する高品質な設計です。

高品質部品を採用する「ミリタリークラス4」準拠


Mini-ITX、Thin Mini-ITXに両対応

Mini-ITXとThin Mini-ITXの両方に対応するバックパネルが付属。基板全体の高さが20mmに抑えられており、通常のケースのほか、より薄型のPCケースに装着できます。

Mini-ITX、Thin Mini-ITXに両対応

豊富なインターフェースを装備

ハーフサイズのMini PCI Express×1ポートをはじめとして、mSATA(3Gbps)×1ポート、SATA 6Gbps×2ポート、eSATA×1ポートのほか、USB 3.0×2ポート、USB 2.0×4ポートを装備。また、フラットパネルディスプレイ向けコネクタ、スイッチコネクタ、LVDSコネクタなどを装備しており、一体型PCの組込用途に最適な設計です。

※ LVDSコネクタに接続する液晶ディスプレイの対応については弊社サポートの対象外となります。

豊富なインターフェースを装備

製品概要

製品名 MSI H81TI
チップセット Intel H81 Express
対応CPU LGA1150(Intel第4世代Coreプロセッサ対応)
フォームファクター Thin Mini-ITX
CPUチョーク SFC(Super Ferrite Choke)
コンデンサ 固体コンデンサ
メモリソケット DDR3 SO-DIMM×2(最大16GB)
DDR3-1600対応
拡張スロット Mini PCI Expressスロット×1(ハーフサイズ)
インターフェース USB 3.0×2(バックパネル×2)
USB 2.0×6(バックパネル×2、ヘッダピン×4)
フラットパネルディスプレイコネクタ(ヘッダピン×1)
フラットパネルディスプレイスイッチコネクタ(ヘッダピン×1)
LVDSコネクタ(ヘッダピン×1)
SATA電源コネクタ×1
HD Audio(8ch)
ギガビットイーサネット×1
DC電源コネクタ
映像出力 HDMI×1
SATA SATA 6Gbps×2、mSATA 3Gbps×1、eSATA 3Gbps×1
付属品 バックパネル×2
SATA電源ケーブル×1
SATAケーブル×2
ドライバディスク
クイックインストールガイド
ユーザーマニュアル
型番 H81TI
JANコード 4526541779916
アスクコード MB2083
発売時期 2014年 4月5日

DC電源コネクタ仕様

DC電源コネクタ仕様


※ 記載された製品名、社名等は各社の商標または登録商標です。

※ 仕様、外観など改良のため、予告なく変更する場合があります。

※ 製品に付属・対応する各種ソフトウェアがある場合、予告なく提供を終了することがあります。提供が終了された各種ソフトウェアについての問い合わせにはお応えできない場合がありますので予めご了承ください。
