ELSA VRIDGE X200 Tri

PCI-Express拡張システム

ELSA

HYDRA 200チップを3基搭載。最大8本までPCI-Expressスロットを拡張可能な外付けPCI-Express拡張システム

  • PCのPCI-Expressスロットを最大8本まで拡張可能
  • メインボードにLucid Hydra 200チップを3基搭載
  • 専用のPCI-Express x16ホストカードでホストシステムと接続
  • 様々な組み合わせでホストシステムと接続することができるため、柔軟な構成が可能
  • ホストカードが4枚付属したデュアルホスト構成

型番: EVX200-TRIER

JANコード:4524076971201


PCのPCI-Expressスロットを最大8本まで拡張可能

PCのPCI-Expressスロットを最大8本まで拡張可能

ELSA VRIDGE X200 TriのメインボードにはPCI-Express製品を接続可能な、PCI-Express 2.0 x16 バススロットを8本と、ホストカードを接続する際に使用するPCI-Express 2.0 x16 バススロットを3本搭載しています。

ELSA VRIDGE X200 Triを使用することで、ホストシステムのPCI-Express バスを、最大で8スロット拡張することが可能です。

※注意:スイッチチップやブリッジチップを搭載してるグラフィックスボードなどを接続した場合、ボードを認識しない場合やシステムが起動しない事があります。その場合はシステムBIOS を更新するか、システム本体を変更する必要がある場合がありますのでご注意ください

メインボードにLucid Hydra 200チップを3基搭載

メインボードにLucid Hydra 200チップを3基搭載

ELSA VRIDGE X200 TriはメインボードにLucid社製HYDRA 200チップを3基搭載し、PCI-Express 製品を最大8本搭載可能です。

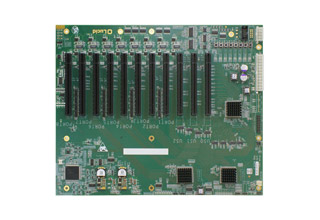

ELSA VRIDGE X200 Tri メインボード コネクタ配置図

ELSA VRIDGE X200 Tri メインボード コネクタ配置図

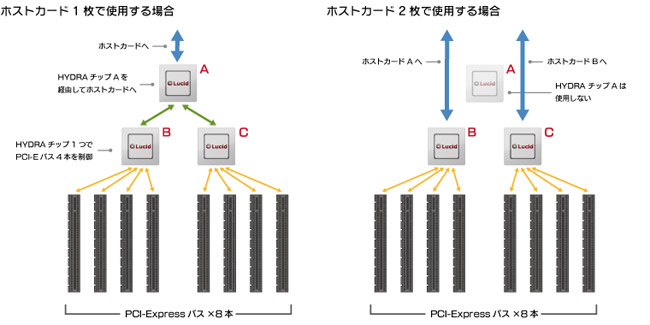

HYDRAチップ3基により、PCI-Expressバススロット8本を認識

HYDRAチップ3基により、PCI-Expressバススロット8本を認識

専用のPCI-Express x16ホストカードでホストシステムと接続

メインボードにLucid Hydra 200チップを3基搭載

ELSA VRIDGE X200 Triとホストシステムを接続する場合、VRIDGE X200側のホストカード用PCI-Express 2.0 x16スロットにホストカードを2本、ホストシステム側のPCI-Express x16 スロットに2本の合計4本のホストカード使用して接続します。 ELSA VRIDGE X200 Triとホストシステムは、ホストカードとPCI-Express x16ケーブルにより、80GB/sで双方向通信を行います。

構成例

ホストカードを2枚使用して接続する場合の構成例


ELSA VRIDGE X200 Triとホストシステムを接続する場合、VRIDGE X200側のホストカード用PCI-Express 2.0 x16スロットにホストカードを2本、ホストシステム側のPCI-Express x16スロットに2本の合計4本のホストカード使用して接続します。

ホストカードを2枚使用して接続する場合の構成例


ホストカードを1枚使用して接続する場合の構成例


ホストシステムにPCI-Express x16スロットが1本しかない場合、ホストカード1枚でも接続することが可能です。

HYDRAチップ3基により、PCI-Expressバススロット8本を認識


GPUコンピューティング用途向け構成例(オプション構成)


ELSA VRIDGE X200 TriにNVIDIA TESLA C2050(オプション) GPUコンピューティングボードを4枚搭載することで、一般的なPCにスーパーコンピュータの演算能力を追加する事が出来ます。
ELSA VRIDGE X200 Triの場合、2スロット分のスペースを占有するTESLA C2050を1枚から4枚まで用途に応じて増設可能です。

NVIDIA TESLA C2050の詳しい製品情報はこちらをご覧下さい。

製品概要

ELSA VRIDGE X200 Tri
構成 デュアルホストカード構成
型番 EVX200-TRIER
JANコード 4524076971201
付属品 製品保証書 (1年間)
PCI-Express x16 ケーブル(1m)×2
専用PCI-Express x16 ホストカード×4
VRIDGE X200 Tri 専用 LEDカード×1


メインボード
搭載チップ Lucid HYDRA 200×3基
外部接続 PCI-Express x16 専用ホストカードにて接続
搭載コネクタ ATX 電源 24ピンコネクタ×1
ATX 電源 8ピンコネクタ×1
搭載バススロット PCI-Express 2.0 x16 スロット×8
動作スロット数 PCI-Express x8 ×8スロット(PCI-Express x8 モードでの使用時)
PCI-Express x16 ×4スロット(PCI-Express x16 モードでの使用時)
消費電力 最大12W(チップのみ・ 1チップ 4W×3基)
対応OS Windows XP (32bit / 64bit)
Windows Vista(32bit / 64bit)
Windows 7(32bit / 64bit)
Linux
メモリクロック 1.5GHz
メモリ転送帯域 144GB/s
搭載コネクタ ディスプレイコネクタ: デュアルリンクDVI-I×1
TDP 238W
外部電源供給 PCI-Express電源 6ピンケーブル
PCI-Express電源 8ピンケーブル
対応OS Windows 7 (32bit / 64bit)
Windows Vista (32bit / 64bit)
Windows XP (32bit / 64bit)
Linux 32/64 ( Workstation、Desktop Edition)
外形寸法 304.8mm×248mm (メインボードのみ)
その他 ※グラフィックスボードを使用する場合の画面出力はスロット1 のボードからとなります。
※ブリッジチップやスイッチチップが搭載されているボードなどではシステムが起動しないや認識しない場合があります。
※使用するにはシステムBIOS やチップセットなどによる相性が発生する事もあります。(ご相談ください)
※PCI-Express x8とx16 を組み合わせてスロットを使用する事もできます。


ホストカード
外部接続コネクタ PCI-Express x16 コネクタ
接続バス PCI-Express x16 に対応した空きスロット1
外形寸法 141mm×69mm (ホストボードのみ)


ケース
外形寸法 177mm(H)×483mm(W)×510mm(D)
重量 12.5kg(本体ケースのみ)
電源ユニット ATX電源を使用(標準では付属しておりません)
最小システム構成 PCI-Express メインボード×1
PCI-Express ホストカード×2(ホストPC側+VRIDGE側)
PCI-Express x16 ケーブル( 1 m)×1
別売オプション PCI-Express x16 ロングケーブル( 2m)
ATX電源ユニット
ホストカード用ロープロファイルブラケット

※ 記載された製品名、社名等は各社の商標または登録商標です。

※ 仕様、外観など改良のため、予告なく変更する場合があります。

※ 製品に付属・対応する各種ソフトウェアがある場合、予告なく提供を終了することがあります。提供が終了された各種ソフトウェアについての問い合わせにはお応えできない場合がありますので予めご了承ください。
