今どきのニーズを押さえた、お買い得感の高いPCケース「Z5」

ZALMAN TECHのPCケース「Z5」シリーズは、ベストセラーとなった「Z9」シリーズの姉妹モデル。Z9シリーズ同様に価格が比較的リーズナブル。そのうえ、2.5インチベイを備えており、マウンターを使わずにSSDを搭載できる。さらに、上面にはスマートフォンなどを置くスペースを設けるなど、今どきのニーズを押さえた仕様となっている。

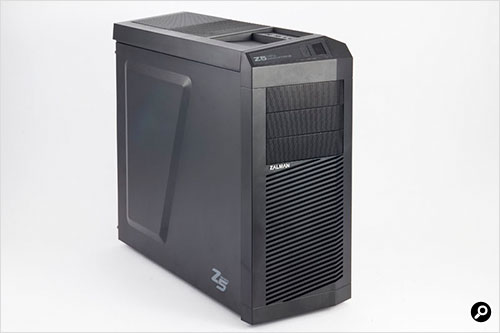

Zalman Z5 製品写真

対応フォームファクター ATX、microATX
シャーシの材質 プラスチック、スチール
外形寸法 幅205×奥行き490×高さ460mm
重量 6.5kg
ドライブベイ 5インチ×2
2.5インチ×2
3.5インチ内部×3
外部3.5インチ/内部3.5インチ/2.5インチ×1(兼用、マウンタ使用)
拡張スロット 7
搭載可能ファン 前面12cm角×1(12cmブルーLEDファン付属)
背面12cm角×1(12cmファン付属)
上面12cm角×2
底面12cm角×1
前面端子 USB 2.0×2
音声入出力

Zalman Z5 ケース上部IO

上面パネルには小物を置けるスペースがある。すぐ横にUSB端子があるため、スマートフォンやUSBメモリーなどの置き場所として使うと便利。

Zalman Z5 ケース内部

Z5の内部。マザーボードベースに配線用の穴が複数ある。5インチベイの下にスペースが空いているのも大きな特徴。

メンテナンスしやすく拡張性も充実

まず、チェックしたいのがドライブベイの数だ。5インチベイを3つ、3.5インチベイを3つ搭載するほか、2.5インチベイを2つ備える。さらに、5インチベイのうち1基を使って3.5インチドライブを搭載するためのマウンターが付属する。つまり、別途マウンターを用意しなくてもHDDは4台、SSDは2台まで搭載できる。SSDを使用する場合に注意したいのは、Serial ATAケーブルのコネクターについて。下向きL字型は干渉して挿さらないので、ストレートもしくは上向きL字型を用意しよう。

5インチベイと3.5インチベイの間にスペースがあるのもZ5の大きな特徴。この構造のおかげで、最大330mmの巨大なグラフィックスボードも収まる。

Zalman Z5 5インチベイマウンター付属

5インチベイにはマウンターが1つ付いており、ここに3.5インチドライブを取り付けられる。もちろん、マウンターを取り外せば5インチベイとして使える。

Zalman Z5 3.5インチ内部ベイ上部にSSDベイを装備

3.5インチ内部ベイの上部に2.5インチ内部ベイが1つある。片側のねじ穴に突起を入れて反対側をねじ留めする仕組み。

Zalman Z5 最下段にもSSDベイを装備

3.5インチ内部ベイの下部にも2.5インチドライブを固定可能。PCケースの底面からねじ留めする。

ファンは前後に12cm角を2つずつ搭載。さらに、上面に2つ、底面に1つファンを増設できる。背面には水冷チューブを通すための穴も空いている。安価なケースながら、グラフィックスボードや水冷クーラーを使ってハイスペックなマシンも組める。実に懐が深いケースだ。前面と上面のパネルはメッシュ状になっており、ケース内の通気性も良い。

Zalman Z5 水冷チューブ対応

Z5の背面には、水冷チューブを通すための穴も用意されている。

組み立てやメンテナンスがしやすい工夫も随所に見られる。まず、前面パネルと上面パネルはねじを使わずに付け外しが可能。また、5インチベイは左側面にプラスチック製の留め具が付いており、ねじを使わずにドライブを固定できる。

さらに、裏面配線にも対応。ただ配線用の穴があるだけでなく、十分なスペースが確保されているので、電源ユニットのメイン用など、多少厚みのあるケーブルも使える。手ごろな価格ながら、ATX12V用の延長ケーブルも付属。電源ユニットのケーブルが短い場合も、マザーボード裏面のスペースを利用してすっきりと配線できる。

Zalman Z5 フロントパネル

前面パネルと上面パネルの付け外しにねじは不要。ただし、いずれも前面端子やスイッチ用のケーブルがつながっているので気を付ける。

Zalman Z5 5インチベイの仕組み

5インチベイにドライブを入れる際は、まず側面の留め具を手前に開けておく。多少力が必要なので注意。留め具の突起をドライブのねじ穴にはめて固定する仕組み。

Zalman Z5 HDD固定方法

HDDの固定にもねじは不要。両側面に付属のプラスチック製レールを付けて3.5インチ内部ベイに押し込むだけ。

Zalman Z5 ATX12V用延長ケーブルを付属

長さが約30cmのATX12V用延長ケーブルが付属する。あらかじめマザーボードに挿しておくと配線がしやすい。

Zalman Z5 ブラケットカバー

ブラケットカバーは折って外すタイプ。拡張ボードを取り付ける際は怪我をしないように注意。

標準状態での十分な冷却能力、ファン追加も可能

Z5の冷却能力について、パーツを組み込んで検証した。最新CPUで最もスペックが高いIntelのCore i7-3770K(3.5GHz)とIntel Z77チップセット搭載マザーボードを使用。さらにハイエンドチップのRadeon HD 7970を搭載したグラフィックスボード「VAPOR-X HD7970 GHZ EDITION 3G GDDR5 PCI-E DL-DVI-I+SL-DVI-D / HDMI / DP」も取り付けた。室温26~28℃の部屋で、PCに負荷をかけて、HDD表面とCPUクーラーの吸気部(ケース後方上部)を温度計で計測。さらに、マザーボード付属のユーティリティでCPU温度もチェックした。

その結果、高い負荷をかけても、HDD表面やCPUクーラー吸気部の温度を32℃前後に抑えられ、冷却能力の高さを実感できた。Z5はファンをあと3つ増設可能で、冷却能力をさらに高めることもできる。

Zalman Z5 パーツ取り付け後

パーツ一式を組み込んだところ。長さが約27cmの巨大なグラフィックスボードも難なく収まった。

Zalman Z5 温度測定結果

温度の計測結果。アイドル時は起動してから約10分後。負荷時は「Hyper Pi」とHDDに「CrystalDiskMark 3.0.1」を実行してから約10分後の値とした。前面ファンのすぐ横に3.5インチ内部ベイがあるため、特にHDDはよく冷えた。

なお、電源ユニットは9月に登場したばかりの新製品「ZM750-XG」(ZALMAN TECH)を組み合わせた。80 PLUS GOLDを取得した高効率モデル。ケーブルは着脱式で、6+2ピンのPCI Express端子は最大4つまで、Serial ATA端子は最大8つまで使えるなど、端子の数も十分。将来、さらにパーツを増設する場合も十分に対応できる。消費電力を測定したところ、アイドル時が77W、高負荷時が122Wと今回のハイスペックなパーツ構成でも余裕で対応できた。

Zalman ZM750-XG 製品写真

ZM750-XGは定格出力750WのATX電源。本体からはメイン用、ATX12V用、PCI Express用(6+2ピン)×2のケーブルが伸びている。その他のケーブルは着脱式。

Zalman ZM750-XG 付属ケーブル

ケーブルはすべてメッシュ仕様で、コネクターの数やケーブルの長さも十分。


(文・写真=SPOOL

※ 本記事は執筆時の情報に基づいており、販売が既に終了している製品や、最新の情報と異なる場合がありますのでご了承ください。
